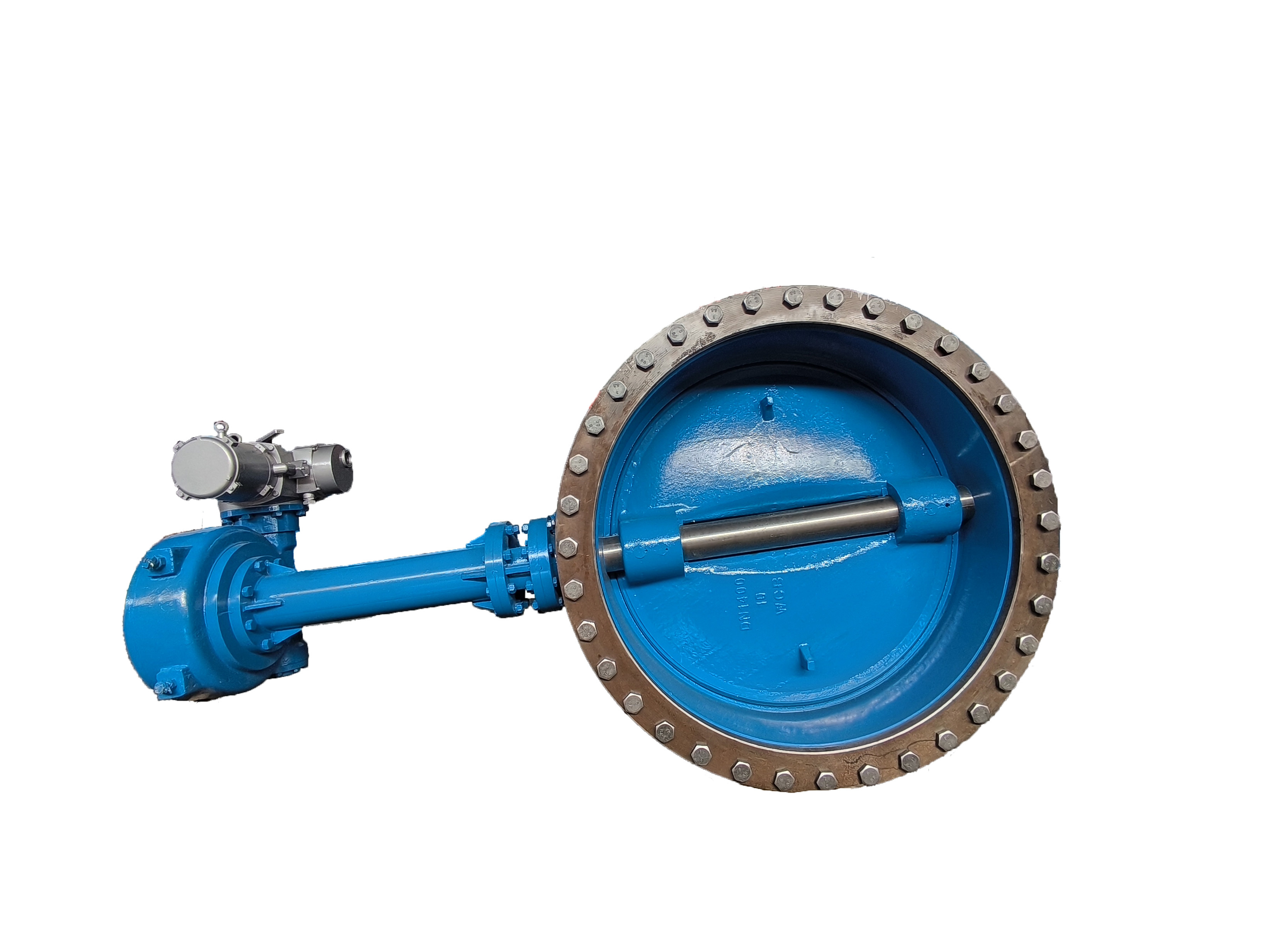

一、三偏心加长杆蝶阀产品特点
1、加长杆蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能;
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点;
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长;
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小;
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装;
6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。
二、三偏心加长杆蝶阀主要技术参数
| DN(mm) | |||||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
气密封试验 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
适用介质 | 水、蒸气、油品、酸类腐蚀性等。 | |||||
适用温度 | 碳钢：-29℃~425℃ 不锈钢：-40℃~600℃ | |||||
四、三偏心加长杆蝶阀主要零件材质
零件名称 | 材料 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
密封圈 | 不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 柔性石墨 |
技术标准
1.设计按JB/T8527-2015标准
2.结构长度GB/T12221标准
3.连接尺寸按GB/T9124标准
4.试压标准GB/T13927标准
